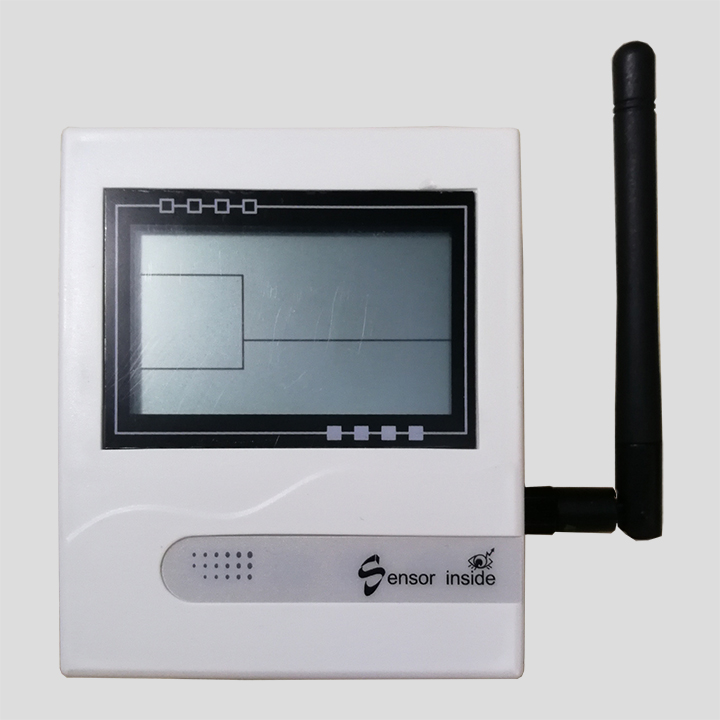

MD9102 LoRaWAN/CLAA多种环境数据、标准信号采集终端
LoRaWAN/CLAA无线通讯的ITU总线产品采集转发模块,可以很方便的配合各种ITU总线设备，把现场温度、湿度、TVOC、空气粉尘浓度、AQI指数，其他标准模拟量（如电流电压电量传感器、风向风速传感器等）、开关量信号（如烟雾报警、水浸报警）等多种数据上传到LoRaWAN/CLAA云平台，配合微点科技云终端可以灵活组建多种大小不同的现场监测应用系统，实现物联网的测点分散、汇聚平台、自由访问（云平台可配置访问权限）。
采用MD9102搭建的监测系统特点 |
技术指标 |
|
① 一路LoRaWAN无线信号，多种数据汇总上传； ② 非对称去中心化加密传输（选配项） ③ 低功耗设计，MD9102可为少量ITU传感器供电，采集供电一线完成； ④ 系统结构简单，施工方便，维护简单。 ⑤ 支持各种功能模块的任意组合、搭配，系统易扩展性突出。 ⑥ ITU总线上全数字信号传输，提高数据传输质量和抗干扰能力。 ⑦ 可汇集各种标准模拟量信号4～20mA、0～5V、开关量信号。 各功能模块之间采用数字信号传输，只需要一条3芯线，就可以连接各种传感器及功能模块。 |
① LoRaWAN网络接口：默认LoRaWAN-D模式 ② LoRaWAN天线： 频段：470→510 MHz ③ LoRaWAN使用端口：22（缺省） ④ 供电电源：+5V DC，200mA以上（电源双接口，符合更多现场需求） ⑤ 外形尺寸：98×85×45（mm） ⑥ 板载两路开关量采集 ⑦ 最多可支持6路温湿度测量（配合MD9901） ⑧ 最多可支持5路TVOC测量（配合MD9908） ⑨ 最多可支持5路粉尘浓度和AQI测量（配合MD9912-PM） ⑩ 最多可支持40路开关量输入（配合MD9904） 最多可支持5路标准模拟量输入（配合MD9911） |
可配接的ITU总线产品:
ITU Bus 4通道光电隔离型模拟量输入单元MD9911 |
ITU Bus 8通道光隔离智能开关量输入模块MD9904 |
|
(1) 4路光电隔离型模拟量输入ITU (2) AD分辨率：10位； (3) 输入信号：0～5VDC（或4～20mA信号） (4) 误差：±1LSB (5)工作电源：24VDC |
(1) 智能捕捉报警脉冲，状态锁定，保证报警状态在上位机处理其他任务时不遗漏； (2) 可设定正脉冲和负脉冲捕捉； (3) 可输入干接点，直接检测触电状态； (4) 可与其他ITU系列产品同线混布 (5) 隔离电压：1000VDC (6) “1”输入电平：18～24VDC (7)“0”输入电平：＜1.5VDC |
可配接的ITU总线产品:MD9911G 大气四项气体传感器
|
检测对象 |
检测量程 |
分辨率 |
精确度 |
|
一氧化碳 |
0～50PPM |
0.01PPM |
±3% |
|
二氧化硫 |
0～1PPM |
0.001PPM |
±3% |
|
氮氧化物 |
0～10PPM |
0.001PPM |
±3% |
|
臭氧 |
0～1PPM |
0.001PPM |
±3% |
可配接的ITU总线产品:AQI粉尘传感器MD9912-PM
|
型号 |
MD9912-PM |
|
|
结构 |
外形尺寸 |
98×85×45(mm) |
|
结构形式 |
一体式 |
|
|
PM AQI |
测量远离 |
激光散射 |
|
PM1 |
MD9912-PM的AD0通道（不常用） 0～5V（0～1023μg/m3）,分辨率1μg/m3 |
|
|
PM2.5 |
MD9912-PM的AD1通道 0～5V（0～1023μg/m3）,分辨率1μg/m3 |
|
|
PM10 |
MD9912-PM的AD2通道 0～5V（0～1023μg/m3）,分辨率1μg/m3 |
|
|
AQI |
MD9912-PM的AD3通道 0～2.444V（0～500指数）,分辨率1 |
|
|
工作电流 |
≦140（mA） |
|
|
响应时间 |
≦90秒 |
|
|
工作湿度 |
15%RH～80%RH(无凝结) |
|
|
工作温度 |
-20～40℃ |
|
|
储存温度 |
-40～60℃ |
|
|
使用寿命 |
3年（空气中） |
|
|
供电电压 |
5VDC(支持MD9662、MD9600为其POE远程供电) |
|
|
可配接的ITU总线产品: MD9911-NOI 噪声传感器 |
可配接的ITU总线产品: 壁挂式温湿度传感器MD9901M |
|
a. 直流供电（默认）:10～30V DC b. 功率：0.4W c. 变送器电路工作温度：-20℃～60℃,0%RH～80%RH d. 通信接口：ITU通讯协议 e. 分辨率：0.1dB f. 测量范围：30dB～120dB g. 频率范围：20Hz～12.5kHz h. 响应时间：≦3s i. 稳定性：使用周期内小于2% j.噪声精度：±0.5dB |
a. 尺寸（长*宽*厚）：85×103×27mm b. 工作温度范围：-25℃～+60℃ c. 湿度测量分辨率：0.5%RH d. 湿度测量量程：1%～99%RH e. 湿度测量精度：±3%RH（典型值） f. 温度测量分辨率：0.0625℃ g. 温度测量精度：±0.5℃ h. 温度测量范围：-25℃～+60℃ i.无需现场供电（POE供电） |
TVOC传感器MD9908
|
型号 |
MD9908 |
|
|
结构 |
外形尺寸 |
100×80×25（mm） |
|
结构形式 |
一体式（可定制分体式） |
|
|
TVOC |
测量范围 |
0～17ppm |
|
分辨率 |
0.001ppm |
|
|
供电电压 |
5VDC(支持MD9662、MD9600为其POE远程供电) |
|

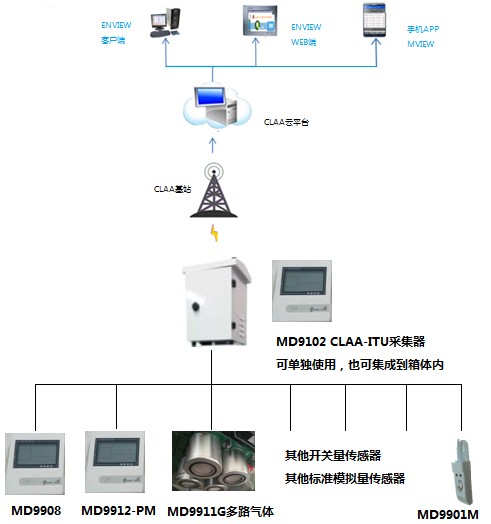

微点LoRaWAN/CLAA系列--MD9102 LoRaWAN-ITU/CLAA综合采集系统拓扑图
应用场景(示例) |
|
Ø 智慧城市 Ø 小型空气站 Ø 小型气象站 Ø 扬尘监测站 Ø 智能物流 Ø 智能仓储 |
