一、方案概况

微点科技的IoT无线高精度混凝土水化热监测系统，采用高精度（±0.1℃）智能总线式温度传感器，并结合中国的现场情况，可选择应用市面上支持的多种宽窄带无线通讯技术，如4G、NBIoT、CLAA、LoRaWAN等等。

整个系统中仅有数字信号传输，而且传感器、采集模块均可联网，使系统更可靠、布线更方便。

该系统的主要功能：

l 布线量极低、安装工作量小、快捷方便，监测人员随时随地，只要有网络覆盖的区域即可通过网页浏览器端或手机端APP，查看所有监测点温度变化情况。

l 采用高精度数字温度探头，测量精度优于±0.2℃（实测数据优于±0.1℃），分辨率高达13位，即0.03125℃；

l 24小时不间断监测，温度超过设定限值时，及时以手机APP、短信或邮件等不同方式通知甲方、监理和施工等相关方。

l 设备安全可靠，无线采集模块可通过电池长效供电（标称3年以上），有效防止漏电、触电事故的发生。

l 通过现场采集模块将测量区域细分为几个部分，从而实现分布式测量。网关之间采用无线（4G/LoRaWAN/CLAA/NBIoT）通讯方式，有效利用了无线（4G/LoRaWAN/CLAA/NBIoT）网络的优良网络扩展能力，随着企业规模的扩大，不需要改变原有系统结构，充分利旧，仅需定向扩展，即可完成系统扩容；

l 监测数据通过无线网关直接上发到云端，现场无需主机，实现了天然的隔离，同有线方案相比，有效确保了监控室设备的安全运行和值班人员的人身安全；

l 系统把数据从各个监测点采集到云端后台的数据库系统，经分析与处理，提供分析预测功能。同时通过网页、手机APP等手段为各相关方提供了多方位、可视化的便捷服务。

l 本系统具备良好扩展性，除温度数据外，本系统还可以监测烟感、地面积水、水位报警、防盗防侵入监测等，或根据客户需要增加其他项目监测；

l 权限划分：由监控室统一设置各现场数据的访问权限。各现场操作员可以查看所辖现场的监测数据，但不具有操控权限。

l 数据监测周期可以调节，并按监测周期对数据自动进行存储、分析、排列，保证数据的可追溯性。

二、系统简介

本系统配置分为如下部分:

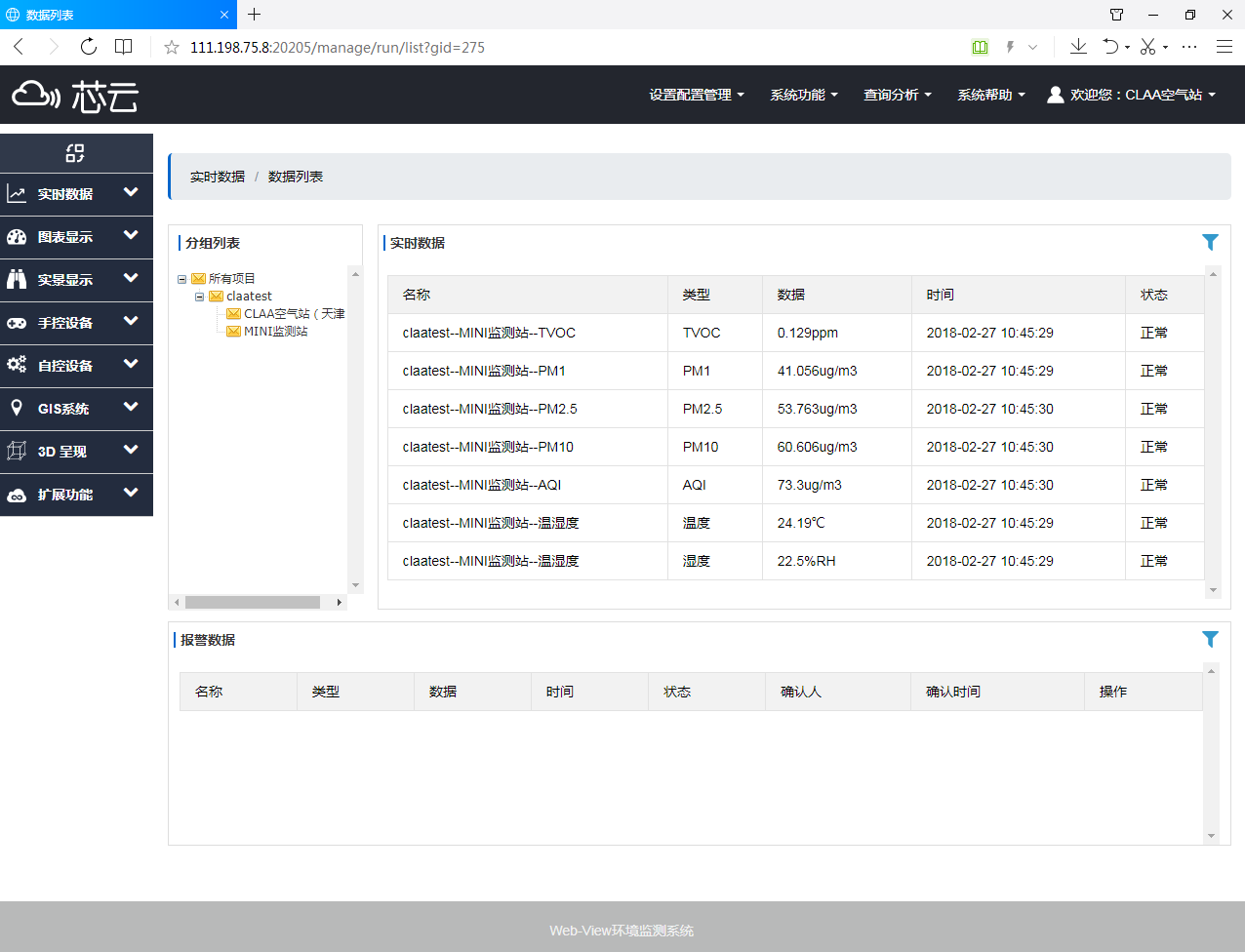

1. UIOTC云平台:  数据查看及用户界面







1. MD9000无线网关（4G/LoRaWAN/CLAA/NBIoT）

将多个现场采集模块MD9103E的数据通过4G/LoRaWAN/CLAA/NBIoT上发云端服务器。

2. 无线采集模块MD9103E

功能：MD9103E模块作为采集中心将测量线缆上的数字温度传感器的数据及两路隔离型开关量（干接点）输入（可接烟感、地面积水、水位报警、防盗防侵入监测等传感器）信号上传给MD9000无线网关。支持电池长效供电（标称3年以上）。

4．MD98XXE定制传感器间距高强度防水抗干扰型测温电缆

测量精度优于±0.2℃（实测数据优于±0.1℃）；

分辨率高达13位，即0.03125℃；

注：本方案配合MD9102E多种环境数据、标准信号无线采集终端，可方便添加标准模拟量，如湿度探头、气体传感器和电流监测等辅助功能。



三、系统结构

系统采用全数字化网络结构，提高了整个系统的抗干扰能力。每个MD9000无线网关可支持上千个9103E。每个MD9103E模块可支持20个数字温度传感器、系统的数据通讯采用CRC8纠错校验，以保证系统能在恶劣环境下可靠运行.

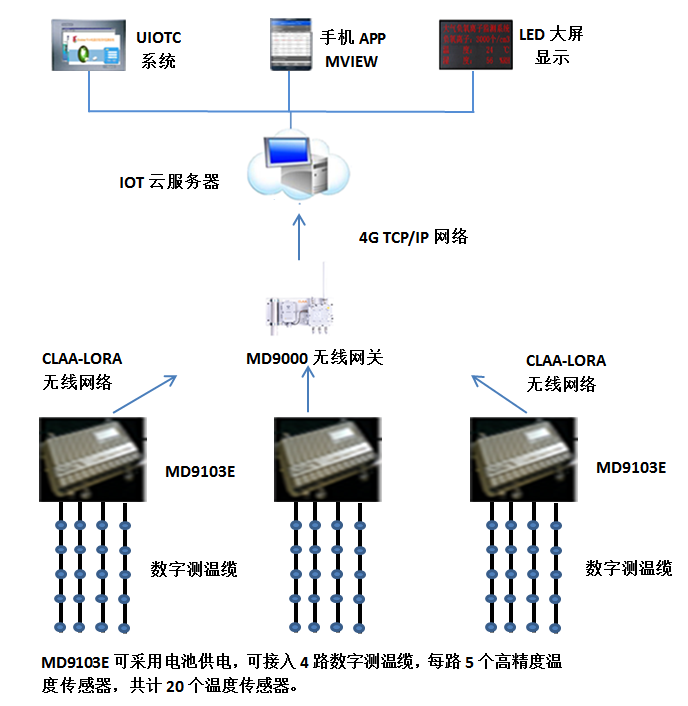

系统拓扑结构示意图：









MD9103E模块介绍

LTM9103E支持20个点“1-wire”总线温度传感器，两路隔离开关量输入（可接水浸、烟感等），适合各种应用。内置可充电电池，电池可用2~4年。MD9663E采集模块使用符合GB12476.1-90及IEC61241-1-1防爆标准的机壳,可直接在现场使用,密闭性好,防水。而且带有过压、过流、突波、隔离、雷击保护电路。MD9103E模块特别设计通讯异常自动重启、调频等抗干扰措施。



离子型烟雾传感器 离子型烟雾传感器用于检测电缆绝缘受热及燃烧时产生的化学气体(有色或无色)．这是采用红外或非离子型感烟探头所无法实现的。配合MD9103E使用
固态液位传感器 固态液位传感器可提供一个继电器输出,当液位高度(约距离放置传感器的表面5mm)接触到传感器表面时,传感器吸合内部继电器,接通外部报警回路。 配合MD9103E使用。
双球浮球水位传感器 双球浮球水位传感器可提供二个继电器输出，可预设两个报警高度，当液位高度达到或超过设定高度后，能输出对应的继电器信号，接通外部报警回路。配合MD9103E使用。
防盗防侵入监测 红外双鉴监测可提供一个继电器输出,当布防区域有人侵入时吸合内部继电器,接通外部报警回路。配合MD9103E使用。





典型工程案例

葛洲坝坝体水化热立体监护系统；

上海磁悬浮砼体水化热立体监护系统；

 国内众多大桥桥墩砼体水化热立体监护系统。



保修及维护

北京微点至信科技有限公司对本产品提供一年有限保修期，以及终身维护。

产品附带唯一可识别的序列号和质量保证书，由买方购入产品之日起壹年内，产品在正确安装和正常使用状态下，如果产品在保修期内失灵，而失灵原因在有限保修范围内，本公司可免费维修或更换存在问题的产品；

 有限保修范围不包括因外资因素造成的损失，包括意外事故、电力故障、用户不按照产品规范操作、使用不当或疏忽、未经本公司书面授权的改装、修理、及其安装不当或测试不当等。经保修后的产品同样受本书面保修条款的保障，保修期为源保修期的余下时间或半年，两者以较长者为准；

本有限保修条款及任何根据国家法律存在的默示保证，只适用于系统的原购买者，并只在该原购买者继续拥有该系统器件有效；

 法律责任范围：本公司根据本有效保修条款而需承担的责任只限于上文所述的修理、更换服务，这些补救措施是对本公司的质量承诺所作的唯一和全部法律补救措施，基于任何其他法理而印制的直接、特殊，附带或相应而生的损害，本公司无需为此承担责任，此类损害包括且不限于利润损失、停工、商誉，设备与财产的损害或更换，以及任何为复原而导致的费用。
