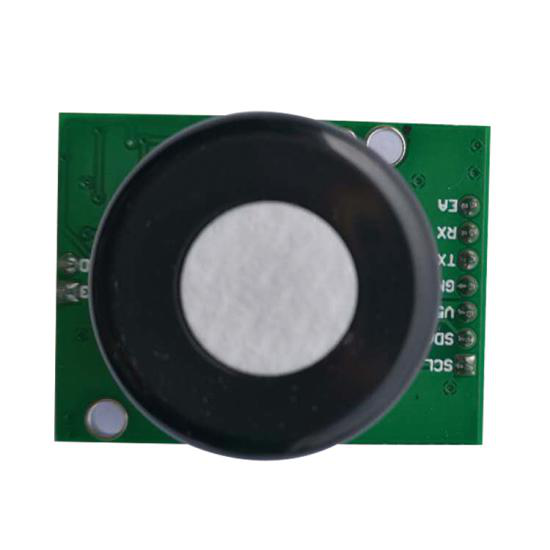

电化学气体浓度检测模组ZX-MK3系列
• 发表于： • 更新于：2019-09-25 09:48:52
主要特点：
(1) 电化学检测方式，预热时间短，可靠稳定；
(2) 检测范围：0-5PPM；
(3) 分辨精度：0.001PPM；
(4) 使用温度范围宽：-20~45℃；
(5) 3年以上使用寿命；
(6) 3.3或者5VDC供电；IIC输出、TTL串口输出，从机模式；
(7) 检测精度高，适合专业检测大量使用
主要应用：
(1) 宾馆、展览馆、医院、商场、饭店、机场、火车站、娱乐厅、影剧院等其他公共场所；
(2) 家庭、别墅、办公楼、会议室、教室等场所；
(3) 厂房、车间、温室、洁净室等各种工业应用场合；
电气参数和引脚定义：
|
顺序 |
引脚标记 |
参数名称 |
数据 |
备注 |
|
Pin 1 |
SCL |
I2C引脚 |
|
|
|
Pin 2 |
SDA |
I2C引脚 |
|
|
|
Pin 3 |
5VDC |
供电电压 |
最多 5V±0.1V |
DC:Pin3(+5v) ， Pin4(GND) |
|
Pin 4 |
GND |
地（负极） |
|
公共地 |
|
Pin 5 |
TX/A |
TTL UART |
|
9600BPS,8bit,无校验，1停止位 默认地址为:01 |
|
Pin 6 |
RX/B |
TTL UART |
|
|
|
Pin 7 |
EA |
串口输出使能控制 |
|
|
|
Pin 1 |
3.3V |
|
|
此引脚不能作为电源输入 |
|
Pin 2 |
GND |
|
|
特性参数：
|
探测气体 |
甲醛 |
|
探测原理 |
电化学气体检测原理 |
|
预期使用寿命 |
3年以上 |
|
工作电压 |
5VDC或者3.3VDC |
|
功耗 |
﹤40 mW |
|
预热时间 |
﹤30分钟 |
|
响应时间 |
对90%的改变 <20秒 |
|
测量范围 |
0-5PPM |
|
分辨精度 |
0.001PPM |
|
重复精度 |
±3% |
|
检测误差 |
±5%读数 |
|
零点漂移(使用寿命内) |
0.05PPM以内 |
|
工作温度 |
-20～45℃ |
|
工作湿度 |
5～95%RH，不冷凝 |
|
存储条件 |
-40～60℃ |
|
重量 |
15g |
|
外型尺寸 |
32mm(长)×24.5mm(宽)×17.6mm(高) |

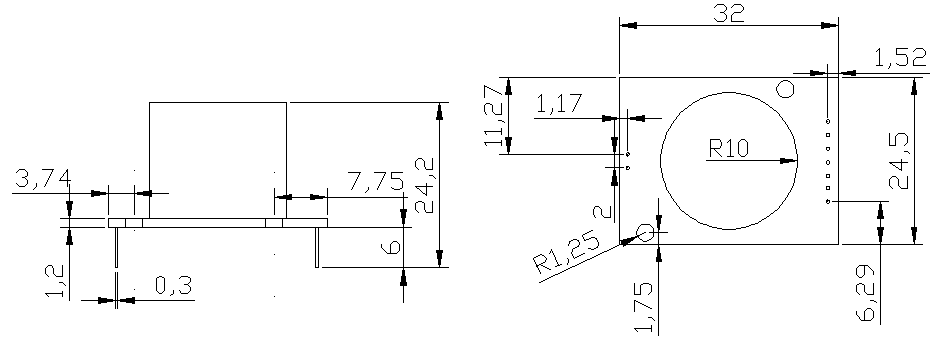

外形尺寸图：
使用注意事项：
（1） RS485通讯线需用屏蔽双绞线，必要时需要2个250Ω终端匹配电阻。
（2） 使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在，避免直接光照和雨淋。
（3） 长时间在大于90%RH的高湿环境下工作，将引起漂移。
（4） 避免将元件放在盐雾，酸性或氧化气体（二氧化硫、盐酸等）环境中。
